一、掘进工作面甲烷传感器设置（T1）

AQ1029－2019在5.8条款中规定“模拟量传感器应设置在能正确反映被测物理量的位置”的基础上，于6.1.1要求“甲烷传感器距顶板不大于300mm，距巷道壁不小于200mm”。

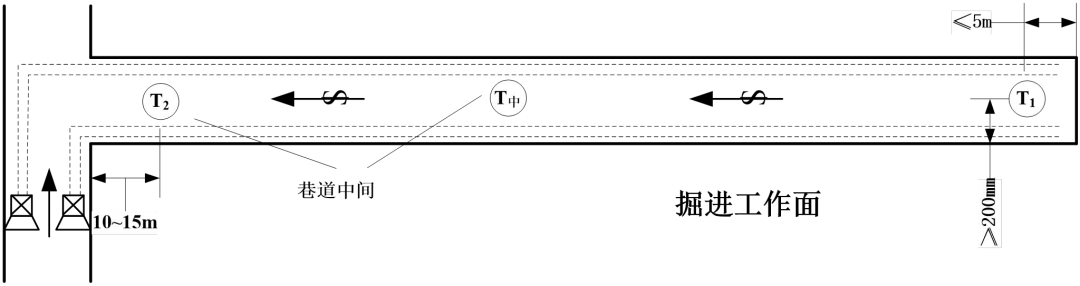

常规情形：

二、掘进工作面甲烷传感器设置（T2）

1.作为工作面T1甲烷传感器的补防。当T1故障、悬挂位置错误等原因不能准确反应瓦斯真实情况时，可作为T1的补充，防止工作面失去瓦斯监测和断电控制。

2.为工作面瓦斯涌出量的计算依据。T2回风距离长，所测得的瓦斯是充分混合后的气体浓度，能较为准确地反应工作面瓦斯涌出情况，该数据结合工作面用风量可作为该工作面瓦斯涌出量的计算依据。

《规范》对传感器的安设有具体规定，但随着现场变化，T2也随之变动。为能准确测定瓦斯，T2应选定正确的安装地点。

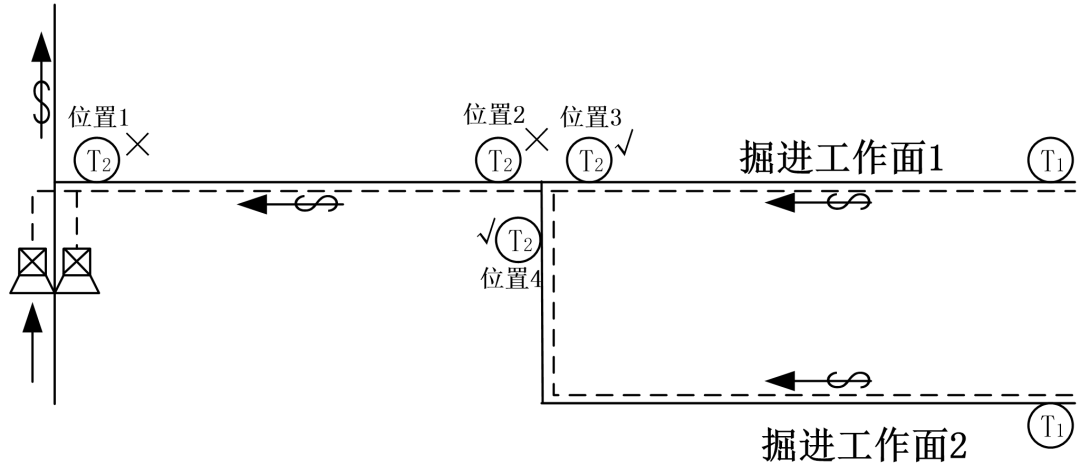

易错情形1：双巷掘进工作面的甲烷传感器安设

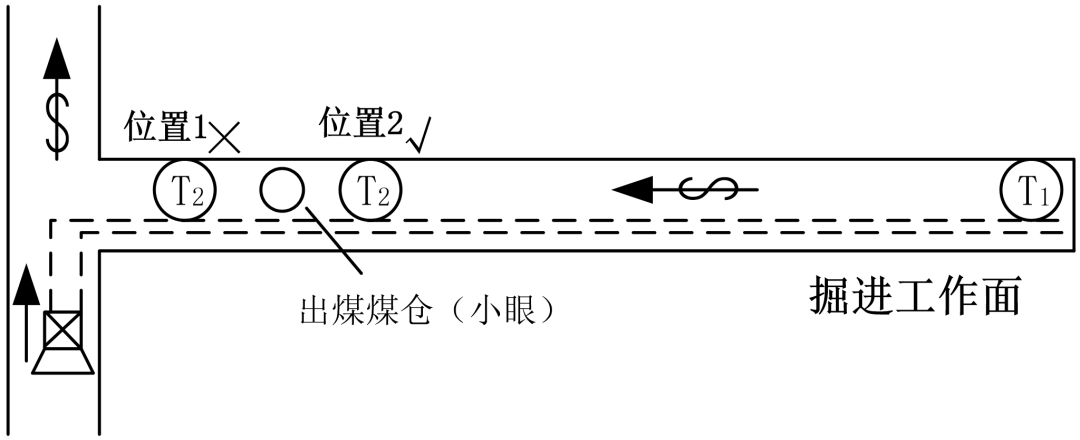

易错情形2：掘进工作面及煤仓甲烷传感器的安设

三、掘进工作面甲烷传感器设置（T分）

《煤矿安全规程》第四百九十八条

 Q1029规定，T分安设于距巷口10～15米的位置。T串位于局扇前方3～5米位置。

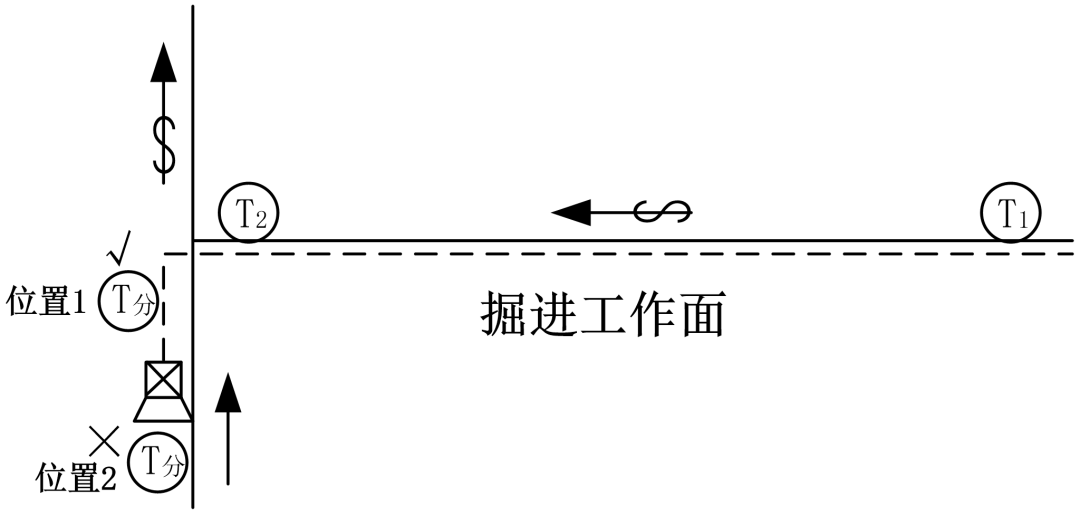

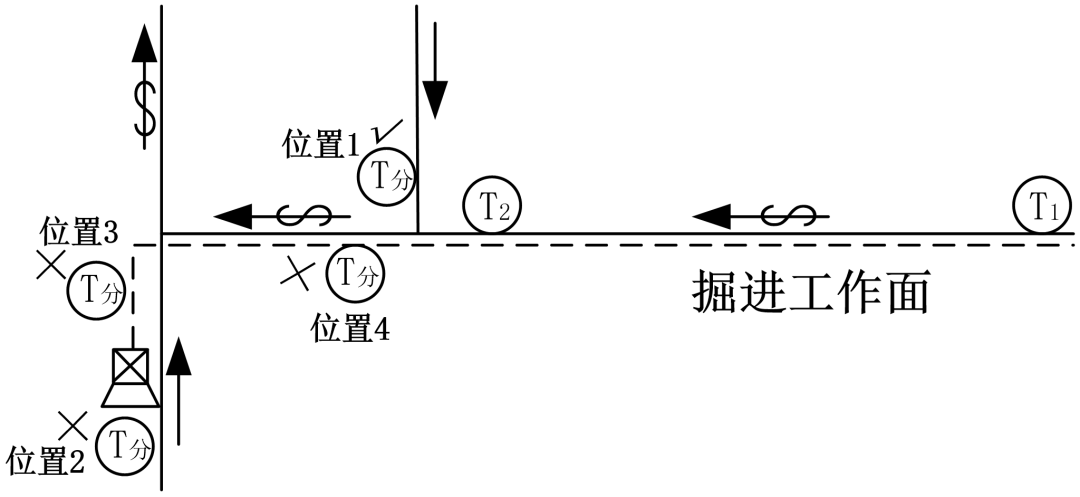

易错情形3：掘进工作面T分甲烷传感器的安设

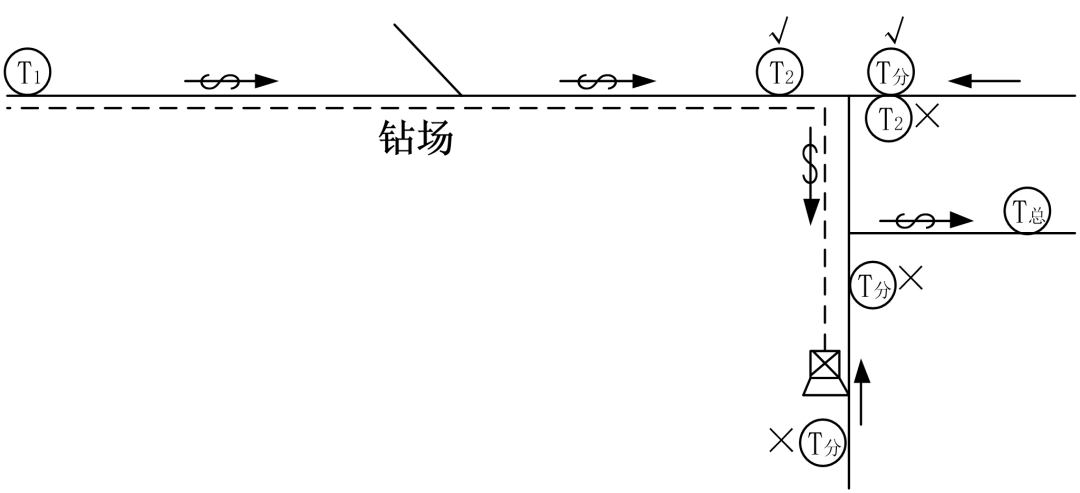

四、掘进工作面甲烷传感器设置（T混）（易错情形4）

五、总结

回风流甲烷传感器是工作面甲烷传感器的补防，且担负测定工作面瓦斯涌出量的任务，具备一定的独立性，尽量不要兼作他用。

回风、混合风、分风口甲烷传感器的设置必须紧紧把握第一回风口这一要素。
